Widget UI 系统

UMG · Widget Blueprint · 界面构建。

控件速查表

★★★ = 必记，每个界面都要用   ★★☆ = 常用   ★☆☆ = 需要时查文档

布局容器

控件 重要度 一句话 第一眼要看
画布 ★★★ 绝对定位，控件拖到哪里就在哪里 锚点
垂直框 ★★★ 从上到下自动排列
水平框 ★★★ 从左到右自动排列
覆层 ★★☆ 层叠，后面的覆盖前面的
尺寸框 ★★☆ 限制内部控件的最大/最小尺寸 最大宽高
滚动框 ★★☆ 内容超出则出现滚动条 滚动条样式

显示控件

控件 重要度 一句话 第一眼要看
文本 ★★★ 显示文字 字体
多格式文本 ★★☆ 支持不同颜色/大小的文字混排 文本样式集
图片 ★★★ 显示图片/材质 笔刷贴图
进度条 ★★☆ 进度条 百分比

交互控件

控件 重要度 一句话 第一眼要看
按钮 ★★★ 点击触发事件 点击事件
勾选框 ★★☆ 勾选框（开/关） 状态变化事件
滑条 ★★☆ 滑动条（数值区间） 最小最大值
组合框 ★★☆ 下拉选择 选项列表
可编辑文本 ★★☆ 用户输入文字 输入完成事件
控件切换器 ★★☆ 多个页面之间切换 激活页索引

案例 1：主菜单 & 设置界面

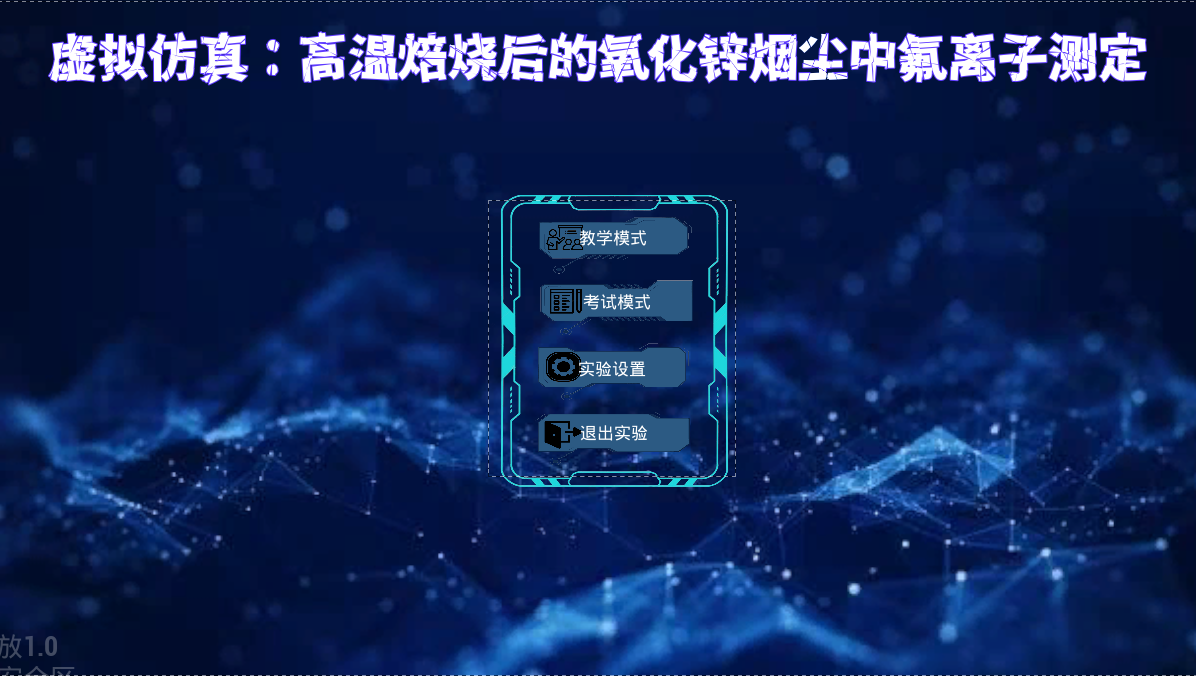

用你项目里实际的主菜单 UI 做例子。打开你的主菜单 Widget Blueprint，对照着看。

界面分层结构（用覆层 + 画布）

主菜单 Widget
└── 画布                             ← 整个界面的画布
    ├── 图片（背景图）                 ← 全屏拉伸
    ├── 覆层                          ← 中间菜单区，分层
    │   ├── 图片（菜单底框）            ← 半透明黑底
    │   ├── 垂直框                     ← 按钮纵向排列
    │   │   ├── 按钮（开始实验）        ← 大小 300×60
    │   │   ├── 按钮（实验列表）
    │   │   ├── 按钮（设置）
    │   │   └── 按钮（退出）
    │   └── 多格式文本（标题）          ← 上方浮动，"化学实验平台"
    └── 文本（版本号）                  ← 右下角，v1.0

逐个控件拆解

画布

★★★ 每个 Widget 的根容器几乎都是它。

可以类比成画画用的画布

多格式文本/文本

★★★ 显示所有不可编辑的文字。

  • 和普通文本的区别：一句话里不同字可以不同颜色、不同大小。

  • 多格式文本怎么用：

  • 内容浏览器右键 → 杂项 → 数据表 → 行结构选 RichTextStyleRow

  • 点添加，建两个样式：Title（金色大字）、Normal（白色小字）
  • 设计器里选中多格式文本 → 细节 → 外观 → 文本样式集 → 选刚建的数据表
  • Text 里写：<Title>化学实验平台</>欢迎来到<Normal>主菜单</>

按钮

★★★ 所有可点击的东西。

  • 关键事件：OnClicked —— 点击后执行逻辑
  • 案例中怎么用：
  • "开始实验" → OnClicked → OpenLevel(实验关卡)
  • "设置" → OnClicked → 控件切换器切到设置页

控件切换器

★★☆ 一个容器里放多个页面，但一次只显示一个。

可以类比成手机上左右滑动的标签页——主页、设置页、资料页，每次只看一页。

  • 在 Designer 里怎么设： 拖进来后，往它下面塞子控件，每个子控件就是一个"页"。第一个子控件 = 第 0 页，第二个 = 第 1 页，以此类推。右侧细节面板的 Active Widget Index 控制默认显示第几页。

  • 在蓝图里怎么切： 控件切换器 → SetActiveWidgetIndex(页码)

  • 切到第 0 页：SetActiveWidgetIndex(0)

  • 切到第 1 页：SetActiveWidgetIndex(1)

  • 典型场景：

场景 第 0 页 第 1 页
主菜单 ↔ 设置 主菜单按钮 设置面板
密码显示/隐藏 密码明文 ******
密码框 Widget
└── 控件切换器
    ├── [0] 图片（眼睛睁开图标）    ← 点一下切到第 1 页
    └── [1] 图片（眼睛闭上图标）    ← 点一下切到第 0 页

密码切换的蓝图：按钮 OnClicked → 控件切换器.SetActiveWidgetIndex(1) 再点一次 → SetActiveWidgetIndex(0)

水平框 / 垂直框

★★★ 自动排列子控件，不需要手动算坐标。

  • 作用：
  • 垂直框：子控件从上到下一个接一个
  • 水平框：子控件从左到右一个接一个
  • 关键属性：
  • 每个子项的 Padding —— 外边距
  • 每个子项的 Size —— Fill（撑满剩余空间）/ Auto（内容多大就多大）
  • 案例中怎么用：
  • 垂直框排列 4 个主菜单按钮，间距统一用 Padding 控制
  • 水平框排列音量滑条 + 数值标签

案例 1 延伸：设置界面

设置界面可以在一个 控件切换器 里，作为主菜单的第二个页面。这个控件切换比较典型的用法是输入密码的显示或隐藏的UI切换

设置页面
└── 垂直框
    ├── 尺寸框（限宽 400）
    │   └── 组合框（分辨率选择）
    │       Options: ["1920×1080", "2560×1440", "3840×2160"]
    ├── 勾选框（全屏 / 窗口）
    ├── 水平框
    │   ├── 文本（音量）
    │   └── 滑条（0.0 ~ 1.0）
    └── 按钮（返回主菜单）

设置界面用到的额外控件

尺寸框

  • 作用：给内部控件一个最大/最小宽度和高度，它不会超过这个限制
  • 案例中怎么用：下拉框不加 Size Box 会拉满整行，加 MaxWidth=400 限制宽度

覆层

  • 作用：和 Photoshop "图层" 概念一样。后添加的控件叠在上面
  • 案例中怎么用：主菜单背景图 + 半透明遮罩 + 菜单按钮，三层叠加

组合框

  • 作用：从预定义列表中选一项
  • 关键：在细节 → 选项里添加选项，OnSelectionChanged 事件获取选中值
  • 案例中怎么用：分辨率选择

勾选框

  • 作用：开/关切换
  • 关键：OnCheckStateChanged(IsChecked) → Boolean 判断
  • 案例中怎么用：全屏开关

滑条

  • 作用：在 Min（0.0）~ Max（1.0）之间取值
  • 关键：OnValueChanged(Value) → 获取当前值
  • 案例中怎么用：音量控制

Widget 通用工作流

创建 → 显示 → 销毁

// 创建 Widget
Create Widget → Add to Viewport

// 切换页面（主菜单 ← → 设置）
控件切换器.SetActiveWidgetIndex(1)

// 销毁
Remove from Parent

分辨率适配

  • 锚点 (Anchors)：背景图锚点拉满四角；按钮锚点居中
  • 尺寸框：给下拉框、输入框加最大宽度
  • DPI 缩放：项目设置->引擎->用户界面

B站视频索引

找视频辅助学更快：
